Расчет плит Пример

Пример 9 посвящен статическому расчету и конструированию железобетонной плиты. Цели примера состоят в следующем:

продемонстрировать процедуру построения расчетной схемы плиты;

показать технику задания нагрузок и составления РСУ;

показать процедуру подбора арматуры.

Рассчитывается железобетонная плита размером 3х6м, толщиной 150мм. Короткая сторона плиты оперта по всей длине, противоположная – оперта своими концами на колонны. Длинные стороны плиты – свободны. Требуется выполнить статический расчет, составить таблицу РСУ и подобрать арматуру плиты.

Заданы нагрузки:

· загружение 1 – собственный вес;

· загружение 2 – сосредоточенные нагрузки Р = 1тс, приложенные по схеме

рис. 1.13, заг.2;

· загружение 3 – сосредоточенные нагрузки Р = 1тс, приложенные по схеме

рис. 1.13, заг.3.

Расчет производится для сетки 6 х 12.

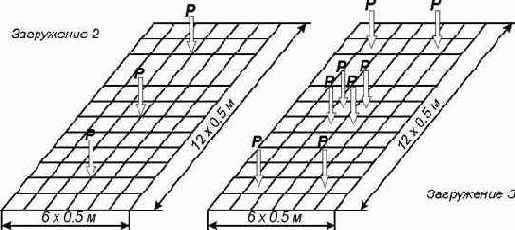

Рис. 1.13. Расчетная схема плиты

Этапы и операции

Команда и ее инстру-мент

Ваши действия

Рекомендации и комментарии

9.1.Создание новой задачи

п.1.1

(1.18)

В диалоговом окне «Признак схемы» задайте имя задачи: «Пример9» и признак схемы: «3».

9.2.Задание геометрии

9.2.1.Генерация плиты

п.1.70

В диалоговом окне «Создание плоских фрагментов и сетей» активизируйте закладку «Генерация плиты», затем задайте шаг КЭ вдоль первой и второй осей.

Шаг вдоль первой оси:

L(м) – 0.5

N – 6.

Шаг вдоль второй оси:

L(м) – 0.5

N – 12.

После этого щелкните по кнопке Применить.

9.3.Задание граничных условий

9.3.1.

Выведите на экран номера узлов.

9.3.2.

Выделите узлы опирания № 1, 7, 85 – 91.

9.3.3.Назначение граничных условий в выделенных узлах

п.1.102

В диалоговом окне «Связи в узлах» активизируйте закладку «Назначить связи» и отметьте направления, по которым запрещены перемещения узлов (Z) и щелкните по кнопке Применить.

9.4.Задание жесткостных параметров элементов плиты

9.4.1.Формирование типов жесткости

п.1.107

В диалоговом окне «Жесткости элементов» сформируйте список типов жесткости.

9.4.1.1.Выбор типа сечения «Пластины»

Щелкните по кнопке Добавить

и, выбрав закладку численного описания жесткости, активизируйте сечение «Пластины».

9.4.1.2.Задание параметров сечения «Пластины»

В диалоговом окне «Задание жесткости для пластин» задайте параметры сечения:

- модуль упругости – Е = 3е6 т/м2;

- коэф. Пуассона – V = 0.2;

-толщина плиты – Н = 15 см;

-удельный вес материала – Ro = 2.75 т/м2.

9.4.2.Назначение жесткостей

9.4.2.1.Назначение текущего типа жесткости «1.Пластина Н 15»

Выделите нужную жесткость в окне списка и щелкните по кнопке Установить как текущий тип.

9.4.2.2.

Выделите все элементы схемы.

9.4.2.3.

Назначьте выделенным элементам текущий тип жесткости.

Этапы и операции	Команда и ее инстру-мент	Ваши действия	Рекомендации и комментарии
9.5.Задание нагрузок
9.5.1. Задание нагрузки на элементы от собственного веса	п.1.113	Выполните команды Нагрузки ? Добавить собственный вес.	Элементы автоматически загружаются нагрузкой собственного веса.
9.5.2.Смена номера текущего загружения	п.1.111	В диалоговом окне «Активное загружение» задайте номер загружения 2.
9.5.3.	Выделите узлы № 18, 46, 74.
9.5.4.Задание нагрузки в выделенных узлах	п.1.115	В диалоговом окне «Задание нагрузок» активизируйте закладку «Нагрузки в узлах». Затем радио-кнопками укажите систему координат «Глобальная», направление – вдоль оси «Z». Щелчком по кнопке сосредоточенной силы вызовите диалоговое окно «Параметры нагрузки». В этом окне введите значение P = 1 тс и подтвердите ввод. После этого в диалоговом окне «Задание нагрузок» щелкните по кнопке Применить.
9.5.5.Смена номера текущего загружения	п.1.111	В диалоговом окне «Активное загружение» задайте номер загружения 3.
9.5.6.	Выведите на экран номера элементов расчетной схемы.
9.5.7.Задание нагрузки выделенным элементам		В диалоговом окне «Задание нагрузок» активизируйте закладку «Нагрузки на пластины». Затем радио-кнопками укажите систему координат «Глобальная», направление – вдоль оси «Z». Щелчком по кнопке сосредоточенной силы вызовите диалоговое окно «Параметры местной нагрузки». В этом окне введите параметры: -P = 1 тс; -А = 0.25 м; -В = 0.25 м и подтвердите ввод. После этого в диалоговом окне «Задание нагрузок» щелкните по кнопке Применить.
9.6.Генерация таблицы РСУ	п.1.118	В диалоговом окне «Расчетные сочетания усилий» задайте виды загружений: -первое – Постоянное (0); -второе – Временное длит. (1); -третье – Временное длит. (1).
Запуск задачи на расчет и переход в режим визуализации результатов расчета осуществляется аналогично предыдущим примерам.
9.7.Вывод на экран изополей перемещений по направлению Z	п.1.176, 1.176.3
9.8.Вывод на экран напряжений Мх	п.1.179, 1.179.7
9.9.Запуск системы ЛИР-АРМ		Выполните команды Windows: Пуск ? Программы ? Lira 9.0 ? ЛирАрм.
9.10.Импорт расчетной схемы	п.6.22	В диалоговом окне системы ЛИР-АРМ «Открыть» выделите файл «пример9#00.пример9» и щелкните по кнопке Открыть.
9.11.Задание и выбор материала
9.11.1.Задание общих характеристик армирования	п.6.80	В диалоговом окне «Материалы» отметьте радио-кнопку Тип и щелкните по кнопке Добавить. На экран выводится диалоговое окно «Общие характеристики армирования», в котором задайте модуль армирования – плита и щелкните по кнопке Применить. В диалоговом окне «Материалы» щелкните по кнопке Назначить текущим.	Остальные поля диалогового окна «Общие характеристики армирования» остаются такими, какими они приняты по умолчанию.
9.11.2.Задание характеристик бетона		В диалоговом окне «Материалы» активизируйте радио-кнопку Бетон и щелкните по кнопкам Добавить умолчание и Назначить текущим.	Этой операцией по умолчанию принимается бетон класса В25.
9.11.3.Задание характеристик арматуры		В этом же окне активизируйте радио-кнопку Арматура и щелкните по кнопкам Добавить умолчание и Назначить текущим.	Этой операцией по умолчанию принимается арматура класса А-III.
9.12.Назначение материала
9.12.1.Выделение элементов рамы	Выделите все элементы схемы.
9.12.2.Назначение материала элементам рамы		В диалоговом окне «Материалы» щелкните по кнопке Назначить.	Также можно назначить материал используя п.6.81 (кнопка на панели инструментов).
9.13.Расчет армирования	п.6.28
9.14.Прсмотр нижней арматуры в пластинах по направлению оси X	п.6.87
9.15.Формирование таблиц результатов	п.6.30
9.16.Просмотр результатов армирования	п.6.97
2.14.Просмотр результатов армирования в виде HTML таблиц	п.6.99
